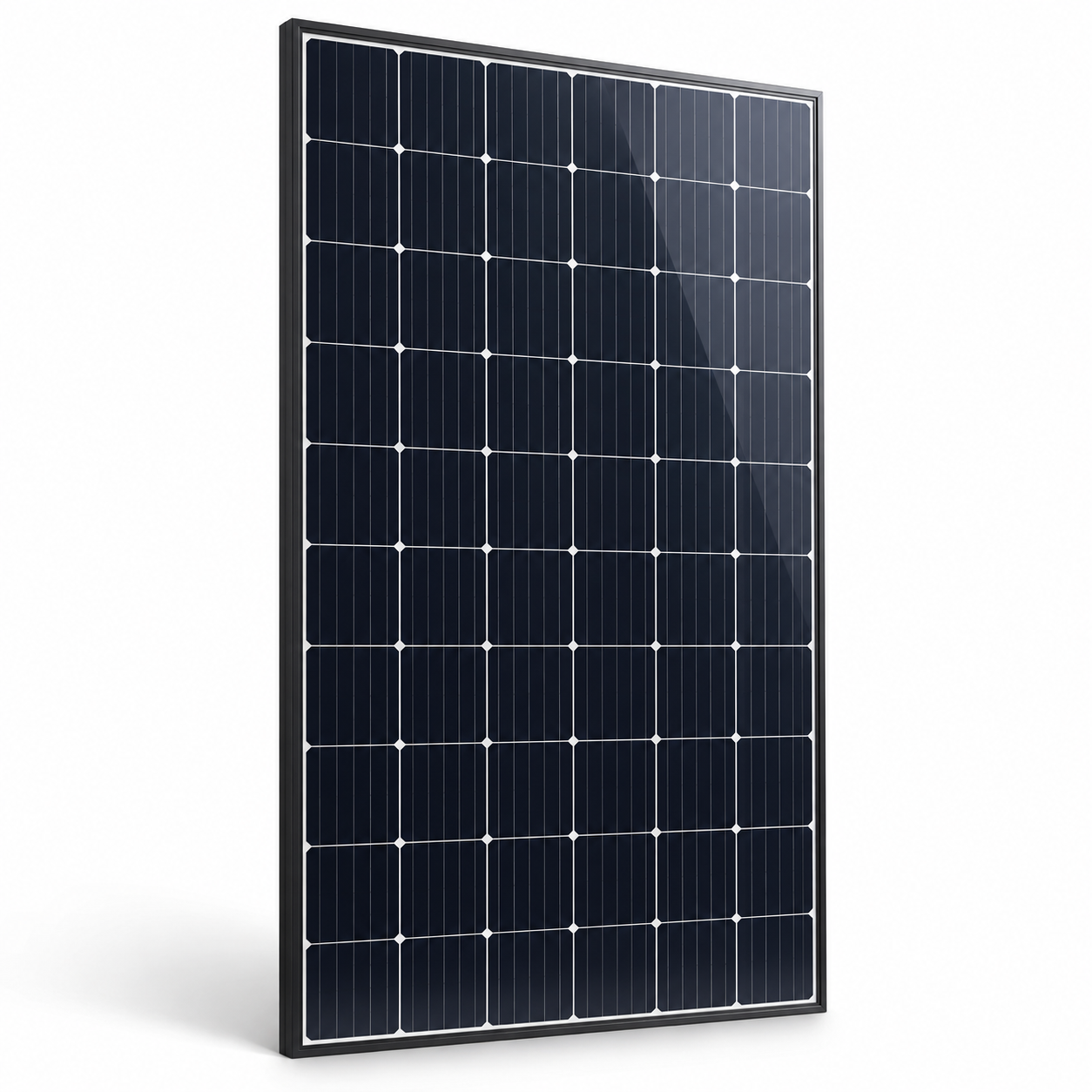

Jinko JKM635N-66HL4M-BDV

635 Вт · N-тип TOPCon · двусторонний · стекло-стекло

Артикул: JKM635N-66HL4M-BDVКатегория: Солнечные панели

17 850 ₽

Розничная цена. Оптовая цена — по запросу.

Получить оптовую цену

Варианты документов для юрлиц

ООО на ОСНО16 700 ₽

ООО на УСН16 700 ₽

Описание и применение

Двусторонний фотоэлектрический модуль Jinko Solar JKM635N-66HL4M-BDV мощностью 635 Вт на ячейках N-типа TOPCon, конструкция стекло-стекло. При стандартных условиях: напряжение в точке максимальной мощности 41,16 В, ток 15,43 А, напряжение холостого хода 49,68 В, ток короткого замыкания 16,26 А. Максимальное системное напряжение 1500 В. При проектировании стринга обязательно проверять напряжение холостого хода с температурной поправкой и допустимый ток входа инвертора. Заводской паспорт допускает несколько вариантов разъёмов, поэтому разъём конкретной поставки необходимо сверять по маркировке партии.

Используется в готовых решениях

Сетевая СЭС 3 кВт · Сетевая СЭС 5 кВт · Сетевая СЭС 10 кВт · Сетевая СЭС 15 кВт · Сетевая СЭС 20 кВт · Гибридная СЭС 3 кВт · Гибридная СЭС 5 кВт · Гибридная СЭС 10 кВт · Гибридная СЭС 15 кВт · Гибридная СЭС 20 кВт · СЭС с резервом 3 кВт · СЭС с резервом 5 кВт · СЭС с резервом 10 кВт · СЭС с резервом 15 кВт · СЭС с резервом 20 кВт

Характеристики

Конструкция

Количество полуячеек132 (66×2)

Габариты2382 × 1134 × 30 мм

Масса32.4 кг

Стекло2.0 мм спереди + 2.0 мм сзади

Соединительная коробкаIP68

Варианты разъёмов по паспортуJK03M / JK03M2 / другие исполнения

Механика

Расчётная испытательная нагрузка5400 Па спереди / 2400 Па сзади

Оптические параметры

Коэффициент двусторонности по мощности80 ± 5 %

Основные

ПроизводительJinko Solar

МодельJKM635N-66HL4M-BDV

ТипДвусторонний модуль N-типа TOPCon, стекло-стекло

Проектирование

Проверка стрингаVoc с поправкой на минимальную температуру; ток — по пределам MPPT инвертора

Температурные коэффициенты

Мощность-0.29 %/°C

Напряжение холостого хода-0.25 %/°C

Ток короткого замыкания0.045 %/°C

Условия эксплуатации

Рабочая температура-40…+70 °C

Электрические параметры

Номинальная мощность635 Вт

Напряжение в точке максимальной мощности41.16 В

Ток в точке максимальной мощности15.43 А

Напряжение холостого хода49.68 В

Ток короткого замыкания16.26 А

КПД модуля23.5 %

Максимальное системное напряжение1500 В

Максимальный последовательный предохранитель35 А
